Besoin d'aide 1ère caravane et électricité

[johanna_38@hotmail.fr]

2eme post photo, la numéro 5
Il a trouvé les cosses dans la boite de dérivation en haut a gauche et a donc relié les fils batterie dessus et c est depuis que le 220v ne fonctionne plus.
En dessous toujours a gauche il y a un fusible 16amp j'ai mis de l'alu autour juste pour essayer au cas ou il soit cramé mais ca ne marche toujours pas... je sais, c'est pas bien mais juste pour essayer car j'avais plus de fusible...

[Menhir22]

dans ta boite de dérivation, tu es certaine que ce n' est pas une boite avec le 230 V, trouver des cosses c' est bien mais faut savoir ce que c' est.

tout en haut, à côté de l' évier, c' est bien l' arrivée extérieure du 230 V et le câble il entre dans quelle boite ??

Pierre

[johanna_38@hotmail.fr]

Je ne suis pas a la maison je ne peux pas regarder. Mais d après la photo les fils sur lesquels il s est branché partent vers le bas de la boite de derivation.
Ma prise 220v se situe sous la caravane, tu penses que la boite de deriv serait quand meme l arrivée alors qu elle se trouve plus haut?
Il faudrait peut etre alors que je débranche ce qu il a fait et que je remette comme c etait, en changeant le fusible au cas ou vour si ca remarche? J'ai peur en fait qu il ait fait cramer le transfo 220v qui se trouve juste derrière la prise sous la caravane, je ne sais pas si c est possible mais j ai pensé a ca cette nuit...

[Menhir22]

le boitier tout en haut à gauche qui est fixé sur la paroi, pour moi ce serait un socle 230 v extérieur, si oui, où va son câble, j' ai eu bon zoomer, je ne vois pas où il va.
c' est pas parce qu' un câble descend d' une boite de dérivation que c' est le bon !!

Pierre

[johanna_38@hotmail.fr]

Je vais y regarder de plus pres ce soir en rentrant. Et j en profiterai pour faire une photo du bidouillage de zhomme... il ne veut plus y toucher donc vais me débrouiller avec vos précieux conseils!
Sinon mon idée d avoir grillé le transfo 220v qui est derriere la prise 220v c est possible?
Donc si j'ai bien compris le 12v est un circuit a part qui n'est pas relié directement au circuit du 220v alors?

[Menhir22]

transfo grillé, je ne pense pas ::serait plutôt un fusible de griller quoique !!

mais à savoir sur quoi, il a branché la batterie.

si le 12 a une relation avec le 230 , c' est par le transfo.

il y avait une batterie avant, sur la photo, on voit des pinces, plus loin un câble noir, est-ce ce câble qui se branche sur la batterie, le 12 à fonctionner sur les lampes intérieures ok, mais qu' a t' il brancher ensuite et où ??

Pierre

[johanna_38@hotmail.fr]

Je regarde ce soir a 17h et posterai les photos aussitot. Je ne saurais te répondre juste avec la photo...
On sera sur du concret c'est mieux.
Merci pour ton aide

[johanna_38@hotmail.fr]

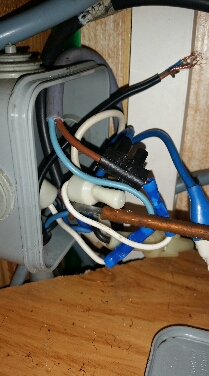

2016-05-31 17.32.49.jpg (112.76 Kio) Consulté 4313 fois

Voici la bidouille de zhomme, les gros fils blanc et bleu sur lesquelles il s est branché proviennent bien du 220v.
Le fil noir tout en haut avec l'étiquette 12v va je suppose au frigo.

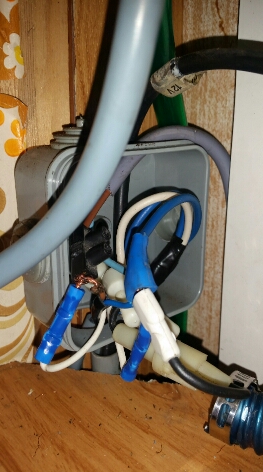

2016-05-31 17.26.35.jpg (121.07 Kio) Consulté 4313 fois

Donc le tube en pvc gris qui vient du bas est bien l'arrivée du 220v

[johanna_38@hotmail.fr]

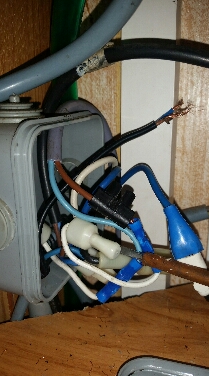

2016-05-31 17.46.47.jpg (79.28 Kio) Consulté 4308 fois

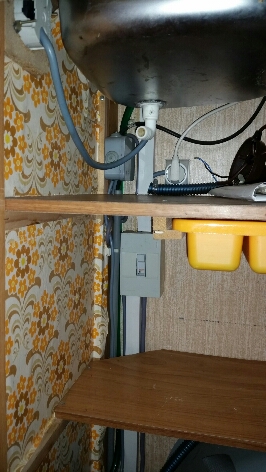

2016-05-31 17.47.11.jpg (80.29 Kio) Consulté 4308 fois

Je viens de débrancher les fils de ma batterie pour remettre comme c'était avant. J'attends un voisin qui doit me ramener un fusible pour tester si ca remarche

[johanna_38@hotmail.fr]

Je me suis trompée dans la boite de dériv c'est bien du 12v. Le 220v arrive bien par le bas mais va dans la gaine blanche jusqu'au boitier du fusible et non dans le tuyaux gris en pvc.
En fait quand on se branche au 220v de la maison et qu on bouge la prise du 220v ca fait sauter les plombs de la maison. Alors qu avant ca ne le faisait pas

[Menhir22]

Je me suis trompée dans la boite de dériv c'est bien du 12v

je me disais aussi, bizarre car le code couleur en 12 v c' est bleu et blanc, bleu le +, blanc le - ne pas inverser c' est mieux.

pour ton histoire de 230 v, coupe le démonte la fiche de la rallonge côté cara. et le socle fixé au plancher, il y a quelque chose qui cloche là-dedans

Pierre

[johanna_38@hotmail.fr]

On l'a justement démonté, mais il y a 2 vis pour l'ouvrir qui sont toutes rouillées et qu'on a pas réussi à dévisser...
Et comme il était déjà tard on a dû abandonner. D'ailleurs ce boitier pèse lourd, qu'y a t-il dedans? J'ai du mal à trouver des info sur le net, tout ce que j'ai pu trouvé c'est qu'il s'agirait d'un transformateur redresseur

[Menhir22]

je ne sais pas si on parle de la même chose,

passe une photo car un socle 230 ne pèse pas lourd, c' est lui qui reçois le câble d' alimentation

Pierre

[johanna_38@hotmail.fr]

Dans mon premier post, photo 4. C'est la que je branche mon 220v et c'est ce gros boitier que j'ai dévisser de la caravane hier mais que je n ai pas pu ouvrir a cause des 2 vis rouillées.

[Menhir22]

je pensais bien à ce bloc mais il pouvait aussi y avoir un socle indépendant.

à savoir si c' est bien lui qui disjoncte,isole le 230 V depuis l' intérieur soit par fusible, coupe circuit; branche et si ça saute c' est bien le bloc transfo.

j' ai enregistré la photo pour zoomer mais on ne lit pas bien ce qui est écrit dessus " avant de brancher, il faut .... "

- pour les photos , tu peut mettre du 600 X 800 au maxi, c' est beaucoup plus lisible et plus rapide que d' enregistrer pour les agrandir,

Pierre
