Schéma panneau solaire

[taytay77]

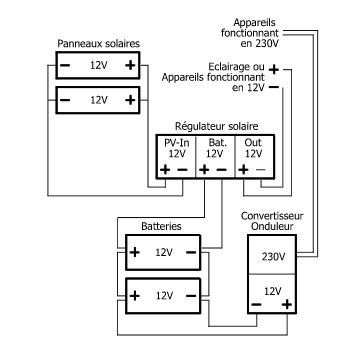

J'ai trouvé ce petit schéma sur internet. Ca peut peut-etre en interresser certains


taytay

[Pascal]

Une variante est de brancher les consommateurs 12v sur la batterie... Cela évite des fils et surtout, de passer par le régulateur, c'est possible seulement si le régulateur est prévu pour et cela pose des soucis car le régulateur est souvent prévu pour max 10 à 30A

[taytay77]

Pascal.
Je pensais apporter un peu d'aire sur le forum... Bah me suis planté lol

[Pascal]

désolé

[taytay77]

Il ne faut pas , au contraire

[Menhir22]

non,
tu ne t' es pas planté,

sauf une t' it modif sur le plan, je ne brancherais pas les lumières ou autres sur le régulateur, les batteries sont là pour ça


LP

[taytay77]

Les lumieres et autres sont à brancher sur la (les) batterie(s) , c'est ca ?!
taytay

[Pascal]

Oui, le plus logique.. Ne pas oublier le ou les fusibles.

[taytay77]

A ce propos pascal... lol ,
comment calcules tu l'amperage des fusibles ? Combien en mets tu ? Ou les branches tu ? Apres la batterie ? Quel type de fusibles ? ( plomb , disjoncteurs ? )
taytay

[Pascal]

Tu as plusieurs solutions.
- Pour l'ampérage, il faut que l'ampérage du fusible soit environ au mini 10-20 % supérieur au courant qui sera consommée sur la ligne protégée par ce fusible. Donc il faut calculer environ l'intensité consommé. Donc dans mon cas cela peut aller de 5A pour une petite ligne à 30 ou 35 pour une ligne d'assez grande puissance
- Pour le nombre, tout dépend. En général, je dirai un par ligne. C'est l'idéal.
- J'utilise des fusibles auto enfichables qui sont branchés juste après la batterie. Si tu as plusieurs lignes, votronic (ou d'autres marques) vendent des boitiers pratiques qui dispatchent le courant qui arrive sur 6 ou 8 lignes via des fusibles.

Pour ma part, en plus des fusibles ligne par ligne, j'ai un fusible principal juste après la batterie de 200A car j'ai un shunt et un convertisseur qui sinon ne seraient pas protégé par un fusible

[taytay77]

ok merci pascal ,
J'y vois un peu plus clair. Je vais essayer de faire un schéma complet de ma futur installation et si ca ne te gene pas , tu me diras ce que tu en penses
merci
taytay

[taytay77]

@ Pascal ,
tu parles de ce type de boitier ? http://static1.movera.com/uploads/pics/9952325.jpg
mais c'est marqué total: 50A max . ca veut dire que la somme des fusibles installés ne doit pas depasser 50A ou qu 'il ne doit pas y avoir de fusible de plus de 50 A ?

[Pascal]

oui, ce genre de boitier...
Oui, maxi 50A mais normalement, sauf à brancher un convertisseur dessus, je ne pense pas que tu dépasseras 50A
Parce que qui compte, c'est le courant réel max... donc tu peux avoir 3 ou 4 circuits avec par exemple 20A max sachant que les 4 ne tireront pas 20A en même temps

[taytay77]

ah ok je vois , merci pour l'info
Que penses tu de celui la ?
http://www.cdiscount.com/maison/bricola ... 91991.html

[Pascal]

Il est moins pratique car il ne fait pas la dérivation donc il faut qu'à un autre endroit tu tires différents fils
