Elooo ici,

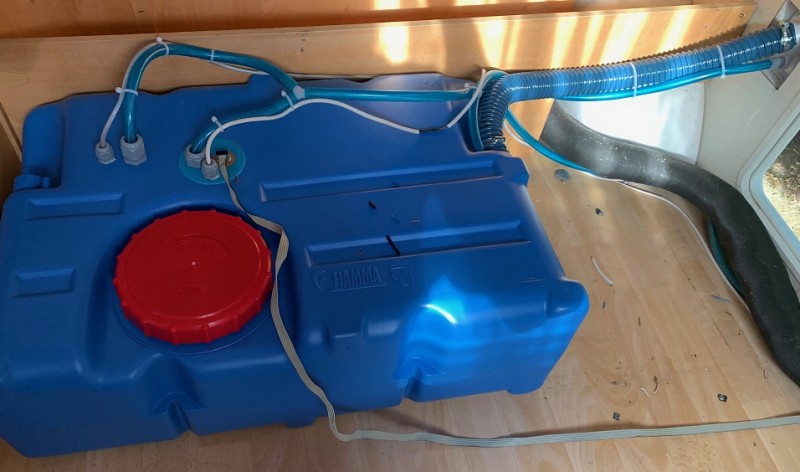

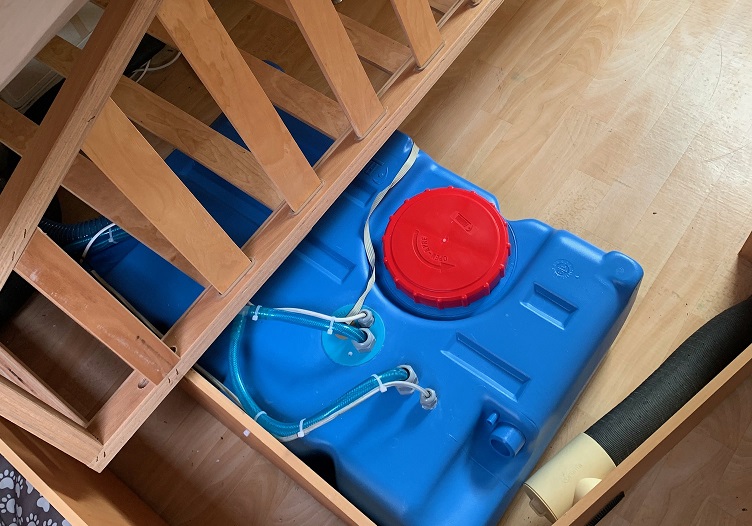

Voici en images le passage en réserve d'eau optimisée.
La réserve initiale de la bobby était de 20 litres et bouchait l'accès de la trappe, très juste et mal placée à mon gout, je suis passé sur 70 litres bien plus confortable.
Matériel (coût total environ 130 euros):
Pompe 15l/minutes (récupération origine)
Jauge de niveau (récupération origine)
Réservoir FIAMMA 70 litres
Pompe 10l/minutes
10 mètres tuyau 10/16
1 mètre de tuyau 40
3 PE diamètre 16
2 PE diamètre 25
10 mètres fil électrique 2x0,75 mm2
Colliers serre-flex différents diamètres
T de jonction diamètre 10

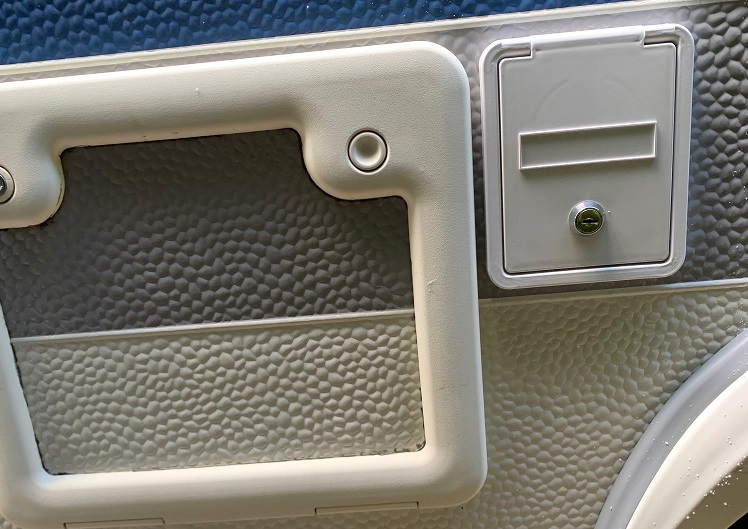

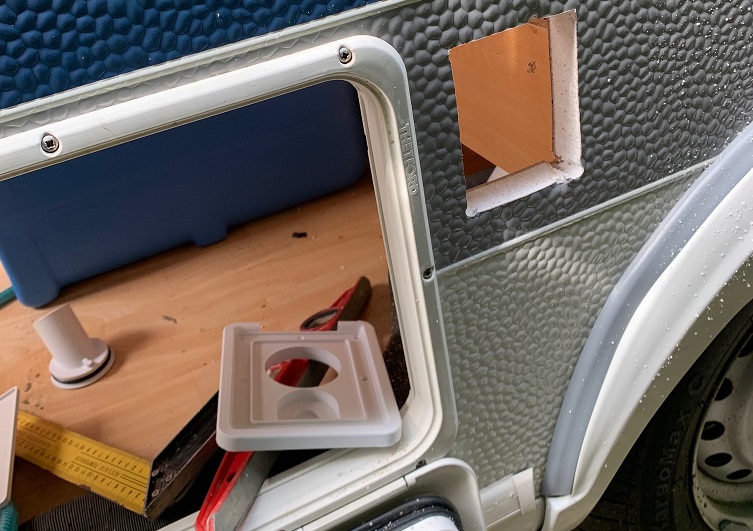

Trappe entrée d'eau
Si vous avez des questions pour le montage n'hésitez pas
TUTO - Montage réservoir d'eau 70 litres
Modérateurs : Modérateurs, Adhérent et modérateur
TUTO - Montage réservoir d'eau 70 litres
- Pièces jointes
-
- 24.jpg (156.53 Kio) Consulté 5293 fois
-
- 25.jpg (149.68 Kio) Consulté 5293 fois
-
-
- 27.jpg (186.45 Kio) Consulté 5293 fois
Hobby 490 SFF 2012 PTAC 1500kg, Moover, 390w de panneaux solaires, 140A/H batteries, convertisseur 1500w pur sinus, ventilation frigo, store en sac, TV, évacuation clim, ..., ..., ..., ..., du 5 ETOILES cette roulotte autonome pour la grande liberté
-
Papy80
- Messages : 26962
- Inscription : 07 oct. 2008 14:14
- Pays : France
- Localisation : 80/Somme /Picardie-Maritime
Re: TUTO - Montage réservoir d'eau 70 litres
Bonjour !
Tu l'as fixé comment ton réservoir ?
Tu l'as fixé comment ton réservoir ?
Antarés/Style 440 de 2015 PTC 1150 kg /Alko AKS 3004 /Mover Reich Economy /Store Prostor/
+ Nissan Qashqai Tekna:Blanc Lunaire 1,7 Adblue dCi 150 ch / 340 Nm a 1750 Tmn de 2019
poids tractable maxi 2000 kg poids Total roulant maxi autorisé 4020 kg
+ Nissan Qashqai Tekna:Blanc Lunaire 1,7 Adblue dCi 150 ch / 340 Nm a 1750 Tmn de 2019
poids tractable maxi 2000 kg poids Total roulant maxi autorisé 4020 kg
Re: TUTO - Montage réservoir d'eau 70 litres
Cela n'est pas visible sur les photos, mais un kit tige filetés est fourni avec; j'ai traversé le planché au niveau des 4 réservations prévues sur le réservoir.
Hobby 490 SFF 2012 PTAC 1500kg, Moover, 390w de panneaux solaires, 140A/H batteries, convertisseur 1500w pur sinus, ventilation frigo, store en sac, TV, évacuation clim, ..., ..., ..., ..., du 5 ETOILES cette roulotte autonome pour la grande liberté
-
Papy80
- Messages : 26962
- Inscription : 07 oct. 2008 14:14
- Pays : France
- Localisation : 80/Somme /Picardie-Maritime
Re: TUTO - Montage réservoir d'eau 70 litres
Antarés/Style 440 de 2015 PTC 1150 kg /Alko AKS 3004 /Mover Reich Economy /Store Prostor/
+ Nissan Qashqai Tekna:Blanc Lunaire 1,7 Adblue dCi 150 ch / 340 Nm a 1750 Tmn de 2019
poids tractable maxi 2000 kg poids Total roulant maxi autorisé 4020 kg
+ Nissan Qashqai Tekna:Blanc Lunaire 1,7 Adblue dCi 150 ch / 340 Nm a 1750 Tmn de 2019
poids tractable maxi 2000 kg poids Total roulant maxi autorisé 4020 kg
Re: TUTO - Montage réservoir d'eau 70 litres
Bonjour,
Beau travail
Beau travail
Laurin Klement 4x4 190 CV Bva Dsg 7+ SWIFT 565 Élégance
Parti de sa planète disparue pour une nouvelle terre d’accueil.
Parti de sa planète disparue pour une nouvelle terre d’accueil.
Re: TUTO - Montage réservoir d'eau 70 litres
J'ai monté le même réservoir en remplacement du 50l qui était là. Perso, je le trouve bien fini. Il n'a pas de vidange intégrée dans son fond mais vu qu'il a des sorties prévu à son point le plus bas c'est parfait: J'y ai raccordé la pompe externe et mis une vanne de vidange juste après la pompe. Mais ce réservoir est bien pensé avec les sorties et entrées pré-moulées.
-
Cousin hub
- Messages : 662
- Inscription : 07 déc. 2017 19:38
- Pays : France
Re: TUTO - Montage réservoir d'eau 70 litres
Coucou
Pourquoi 2 pompes sur le T ?
Pourquoi 2 pompes sur le T ?
Silver premium 450 lj et mitsubishi L200 178cv
Re: TUTO - Montage réservoir d'eau 70 litres
J’avoue et pour le prix c’est du topPascal a écrit : ↑22 juin 2020 08:06J'ai monté le même réservoir en remplacement du 50l qui était là. Perso, je le trouve bien fini. Il n'a pas de vidange intégrée dans son fond mais vu qu'il a des sorties prévu à son point le plus bas c'est parfait: J'y ai raccordé la pompe externe et mis une vanne de vidange juste après la pompe. Mais ce réservoir est bien pensé avec les sorties et entrées pré-moulées.
Hobby 490 SFF 2012 PTAC 1500kg, Moover, 390w de panneaux solaires, 140A/H batteries, convertisseur 1500w pur sinus, ventilation frigo, store en sac, TV, évacuation clim, ..., ..., ..., ..., du 5 ETOILES cette roulotte autonome pour la grande liberté
Re: TUTO - Montage réservoir d'eau 70 litres
J’ai une sortie d’eau chaude dans le coffre avant pilotée avec la deuxième pompe pour la douche extérieure sous une tente. Cette deuxième sortie me sert aussi de vanne de vidange. Regardes mon tuto dans la section gaz sur l’installation d’un chauffe eau instantané
Hobby 490 SFF 2012 PTAC 1500kg, Moover, 390w de panneaux solaires, 140A/H batteries, convertisseur 1500w pur sinus, ventilation frigo, store en sac, TV, évacuation clim, ..., ..., ..., ..., du 5 ETOILES cette roulotte autonome pour la grande liberté
Re: TUTO - Montage réservoir d'eau 70 litres
beau boulo en effet
