Tutoriel de dépannage pompe immergée et carte Thetford C260

Message par BNCC » 09 juin 2021 23:06

Bonjour chers caravaniers,

Voici un tutoriel de dépannage concernant le sanitaire C260 qui équipe notamment les La Mancelle
En l'espèce j'ai rencontré un problème de carte électronique. J'en profite pour remercier Cétautomatix de son aide précieuse.

Pour faire vite, la carte électronique s'est oxydée sur les lignes des peignes de connexion. Par un heureux hasard, nous avons trouvé une solution de dépannage.

Vous trouverez en photographie comment accéder et démonter la carte électronique et la pompe immergée en fonction de la panne que vous rencontrerez. Il n' y a pas de fusible.

Ci dessous, le lien vers la carte électronique à toutes fins utiles:
https://www.google.com/url?sa=i&url=htt ... hx6BAgAEBI

Finalement assez simple... quand on sait...

Bonne lecture
Pièces jointes
Sanitaire C 260 Thetford.jpg
Vue d'ensemble du bloc sanitaire C260

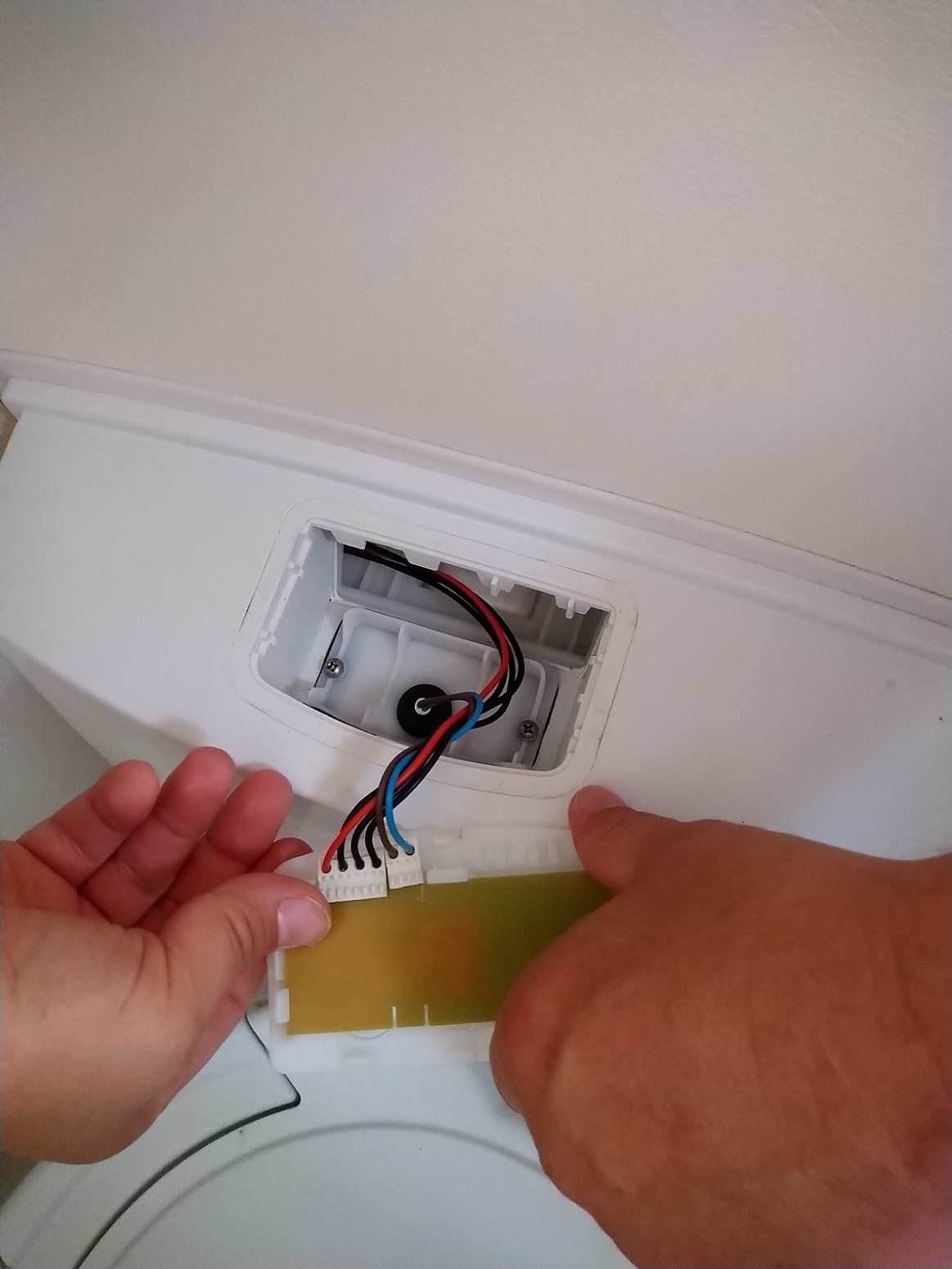

Accès à la carte et à la pompe.jpg
Utilisez un petit tournevis plat pour déclipser la plaque délicatement
Connexions et plaque de pompe immergée.jpg
La broche à deux fils bleu et brun alimente la pompe à eau
Branchement de secours.jpg
Connexion disponible en cas d'oxydation ou corrosion de la connexion initiale
Extraction de la pompe.jpg
Débranchez les peignes de connexion avant de procéder à l'extraction de la pompe
Volkswagen Tiguan 2.0 TDI 184ch BlueMotion Technology FAP Carat 4Motion DSG7 2015 + La Mancelle 490 SA Liberty 2022

Avatar de l’utilisateur
thithi
Adhérent et modérateur
Adhérent et modérateur
Messages : 9673
Inscription : 25 août 2009 13:23
Pays : France
Localisation : 94 IDF - FRANCE

Re: Tutoriel de dépannage pompe immergée et carte Thetford C260

Message par thithi » 10 juin 2021 06:53

top :!: Merci Bruno :wink:
Ceux qui ne jugent que sur l'apparence d'autrui , sont souvent limités en réflexion ;-)
thithi
Président de l'ARLCPA, Association qui organise les rencontres de Lacaravane.com

Touareg V6 3L TDI, 262 CV, R Line
Couple 580 Nm à 1 750 tr/min,
TABBERT PUCCINI 685 DF

Avatar de l’utilisateur
Cétautomatix
Messages : 4010
Inscription : 29 mai 2007 00:45
Pays : France
Localisation : Nancy / Meurthe et Moselle 54 / Lorraine / France

Re: Tutoriel de dépannage pompe immergée et carte Thetford C260

Message par Cétautomatix » 10 juin 2021 18:00

Excellent tutoriel. ===8
Cétautomatix


La Mancelle 550 SA Excellence 2015, PTAC 1600kg, mover Truma XT, vérins E&P Hydraulics Premium

Renault Kadjar 4WD Intens dCi 130@155ch/320Nm@~380Nm, PT 1800kg, 2015, permis BE


Muriel & Didier
Je ne suis qu'un joueur de 3ème mi-temps. (Claude Nougaro)

Avatar de l’utilisateur
illico
Messages : 5033
Inscription : 02 oct. 2009 18:43
Localisation : 44 - FRANCE

Re: Tutoriel de dépannage pompe immergée et carte Thetford C260

Message par illico » 10 juin 2021 18:36

===8 ===8
QASHQAI TEKNA+ INTELLIGENT 4X4 DCI 150 année 2019 PTAC 2065kgs PTRA 4065kgs
HOBBY 495 Excellent UL PTAC 1500kgs année 2015

Avatar de l’utilisateur
daniel_bel
Messages : 3354
Inscription : 18 avr. 2008 14:02
Pays : Belgique
Localisation : 97 Sambre-et-Meuse

Re: Tutoriel de dépannage pompe immergée et carte Thetford C260

Message par daniel_bel » 11 juin 2021 08:29

BNCC a écrit :
09 juin 2021 23:06
Il n' y a pas de fusible.
Tiens? C'est étonnant cela, sur mon C400 pourtant il y en a un (même qu'il est chatouilleux: 3A...).
Il est situé à côté du bac à matières.
Le brusseleir en Val Mosan
ImageFendt 495TG - Tucson D - Chez moi, c'est où je descends les vérins.

Avatar de l’utilisateur
Cétautomatix
Messages : 4010
Inscription : 29 mai 2007 00:45
Pays : France
Localisation : Nancy / Meurthe et Moselle 54 / Lorraine / France

Re: Tutoriel de dépannage pompe immergée et carte Thetford C260

Message par Cétautomatix » 11 juin 2021 09:14

Salut Daniel, oui, sur mon ancien C400, il y avait un fusible en haut à droite encastré dans le coffrage du WC, mais pas sur celui-ci.
Cétautomatix


La Mancelle 550 SA Excellence 2015, PTAC 1600kg, mover Truma XT, vérins E&P Hydraulics Premium

Renault Kadjar 4WD Intens dCi 130@155ch/320Nm@~380Nm, PT 1800kg, 2015, permis BE


Muriel & Didier
Je ne suis qu'un joueur de 3ème mi-temps. (Claude Nougaro)
