Installation d'un réservoir fixe

Message par vincecoco » 18 oct. 2013 11:37

Hello,
Sur notre Messager le bloc cuisine et le coin sdb/wc se trouve à l'avant.
Actuellement j'utilise deux Jerrycan de 20L, 1 pour la SDB et 1 pour la cuisine. Par contre celui pour la cuisine quand il est rempli est assez galère à mettre en place.
Ayant un peu de place en dessous du lavabo de la sdb, je pensais équiper la cara d'un réservoir fixe 40L mini pour alimenter cuisine et sdb.

Quel type de réservoir conseillez vous et quel système mettre en place afin de pouvoir l'alimenter de l'extérieur.

===2

Avatar de l’utilisateur
freteurr
Modérateur
Messages : 34226
Inscription : 10 avr. 2005 12:46
Pays : France
Localisation : 78
Contact :

Re: Installation d'un réservoir fixe

Message par freteurr » 18 oct. 2013 12:36

Dans ce lien, il y a un lien (fichier PDF) dont il y un reportage photo, pour une installation d'eau, réservoir d'eau propre, chauffe-eau : http://www.lacaravane.com/documents/cab ... lettes.htm
Tu aura de nombreux conseils,
Si tu as des questions, n'hésite pas à mettre des messages dans ce sujet.
Bonjour,
Au revoir

Avatar de l’utilisateur
Pascal
Messages : 19590
Inscription : 04 nov. 2002 15:32
Localisation : SUÈDE

Re: Installation d'un réservoir fixe

Message par Pascal » 18 oct. 2013 12:46

Pour le réservoir, il faut voir la place disponible et ensuite cherche le réservoir qui va bien. Ensuite, un trou dans la paroi et une coupelle de remplissage comme sur toute caravane ou cc
Bien penser à la vidange aussi (soit par vanne externe soit par une sortie au fond du réservoir, Dans ce cas, faut que le trou dans le plancher tombe à côté du chassis.

vincecoco
Messages : 182
Inscription : 11 juil. 2013 20:57
Pays : France

Re: Installation d'un réservoir fixe

Message par vincecoco » 18 oct. 2013 13:29

J'avais déjà vu ce document. Je l'ai relu et j'ai compris le principe avec le tuyau annelé pour l'alimentation via la coupelle.
Par contre c'est surtout comment insérer dans ce réservoir mes deux pompes immergées.

Merci

Avatar de l’utilisateur
freteurr
Modérateur
Messages : 34226
Inscription : 10 avr. 2005 12:46
Pays : France
Localisation : 78
Contact :

Re: Installation d'un réservoir fixe

Message par freteurr » 18 oct. 2013 13:34

Il vaut mieux refaire l'installation d'eau, pour avoir une seule pompe.
Si tu peux mettre une pompe à membrane, ça serait très bien. et c'est mieux qu'une pompe immergé.
Bonjour,
Au revoir

Avatar de l’utilisateur
Trask59
Messages : 397
Inscription : 22 sept. 2009 10:52
Localisation : France

Re: Installation d'un réservoir fixe

Message par Trask59 » 18 oct. 2013 15:53

Je plussoie (c'est à la mode en ce moment :mrgreen: )

En plus, pour les robinets, tu peux les remplacer sans problème par de la robinetterie domestique, moins cher que la robinetterie de caravaning (avec ou sans contacteur), si ceux de ta roulotte tombent en rade.

@+ :wink:
La Bestiole:Trigano 465Q4 1974
Athabasca:Adria Altea 502DT '05
Le Zaf:Opel Zafira Design Edition '04 125ch
Pénélope:Chevrolet Cruze LTZ '12 163ch

Avatar de l’utilisateur
Papy80
Messages : 26626
Inscription : 07 oct. 2008 14:14
Pays : France
Localisation : 80/Somme /Picardie-Maritime

Re: Installation d'un réservoir fixe

Message par Papy80 » 18 oct. 2013 17:34

vincecoco a écrit :J'avais déjà vu ce document. Je l'ai relu et j'ai compris le principe avec le tuyau annelé pour l'alimentation via la coupelle.
Par contre c'est surtout comment insérer dans ce réservoir mes deux pompes immergées.

Merci
Avec un reservoir de 40 L de ce genre et une pompe immergée
on dessert l'évier de la cuisine ,le lavabo du cabinet de toilettes et le rinçage du WC
le reservoir est dans le coffre sous la banquette de la dinette ,
la pompe c'est la coupelle avec l'écrou bleu
le tuyau annélé c'est le remplissage extérieur
le petit volant noir c'est la vidange du reservoir
le gros bouchon blanc c'est l'orifice de visite
Antarés/Style 440 de 2015 PTC 1150 kg /Alko AKS 3004 /Mover Reich Economy /Store Prostor/
+ Nissan Qashqai Tekna:Blanc Lunaire 1,7 Adblue dCi 150 ch / 340 Nm a 1750 Tmn de 2019
poids tractable maxi 2000 kg poids Total roulant maxi autorisé 4020 kg

vincecoco
Messages : 182
Inscription : 11 juil. 2013 20:57
Pays : France

Re: Installation d'un réservoir fixe

Message par vincecoco » 18 oct. 2013 18:30

Merci Papy80 !
Donc je peux garder une des pompes immergée comme cela.
Par contre il faut que je modifie le système pour que les deux robinets appelle la meme pompe :)

Merci

Avatar de l’utilisateur
Papy80
Messages : 26626
Inscription : 07 oct. 2008 14:14
Pays : France
Localisation : 80/Somme /Picardie-Maritime

Re: Installation d'un réservoir fixe

Message par Papy80 » 18 oct. 2013 19:49

:roll: Avec tes robinets contacteurs existants pas de soucis soit l'un ou l'autre donne le contact :wink:
Antarés/Style 440 de 2015 PTC 1150 kg /Alko AKS 3004 /Mover Reich Economy /Store Prostor/
+ Nissan Qashqai Tekna:Blanc Lunaire 1,7 Adblue dCi 150 ch / 340 Nm a 1750 Tmn de 2019
poids tractable maxi 2000 kg poids Total roulant maxi autorisé 4020 kg

Avatar de l’utilisateur
domaseau
Adhérent et modérateur
Adhérent et modérateur
Messages : 6677
Inscription : 08 mai 2005 00:52
Pays : France
Localisation : 68

Re: Installation d'un réservoir fixe

Message par domaseau » 18 oct. 2013 23:29

Bonjour

Image Image



Gruau 45 cp tradition 1991
PICASSO HDI 90 2 L exclusive Année 2003 - C4 Picasso BlueHDi 120 Intensive
AKS 3004 / Tomtom Start 60 M / Truma Mover S - Obelink Markies Zip store étui avec auvent + accessoires divers
Caméra de Recul DMS: SR-300 - Rétroviseur Milenco Grand Aero -retro modifier

Avatar de l’utilisateur
Axxor
Messages : 1070
Inscription : 12 janv. 2014 17:34
Pays : France
Localisation : France - Seine-Maritime - 76510

Re: Installation d'un réservoir fixe

Message par Axxor » 18 janv. 2014 18:33

[quote="Papy80"]
Bonjour
quel est la marque de votre réservoir fixe et son fournisseur
Merci
Nissan Qashqai 4X4 150 Cv Boite auto et sélecteur de vitesse manuel (318.000 au 10/11/2021)- Chez moi.

Je n'ai plus de caravane, mais je reste de cœur avec vous. ===2

Avatar de l’utilisateur
Axxor
Messages : 1070
Inscription : 12 janv. 2014 17:34
Pays : France
Localisation : France - Seine-Maritime - 76510

Re: Installation d'un réservoir fixe

Message par Axxor » 17 mars 2014 19:41

Bonjour tous ===3

Je vais vous raconter une histoire d' O .

Ces travaux complètent les travaux d'électricité, voir mes posts ( Modification d'un Boitier BIP et Micro-ondes).

J'ai installé un réservoir de 98 litres d'eau sous le lit familial, cet emplacement est proche de l'essieux pour l'équilibrage et a permis de réutiliser la conduite d'eau froide existante venant du coffre avant, comme dans la plus part des caravane cet emplacement a déterminé l'emplacement de la coupelle de remplissage.

J'ai installé la pompe SURFLO dans un des coffres sous banquettes. Cette pompe est alimentée à partir de alimentation 12 volts de l'ancienne pompe immergée bien sûr supprimée, dans le deuxième coffre sous banquettes j'ai installé le vase d'expansion FIAMMA gonflé à 1,5 bars. L'eau froide est distribuée au deux robinets salle d'eau et cuisine par l'ancienne installation réutilisée (restée en place)

J'ai ensuite remplacé les robinets existants en plastiques avec contacteur par des robinets mitigeurs (ménager)
///
Pièces jointes
0 circuit d'eau.jpg
modèle (copié sur un autre site)
0 circuit d'eau.jpg (72.16 Kio) Consulté 12201 fois
1 réservoir d'eau propre .jpg
98 litres on distingue l'arrivée d'eau
1 réservoir d'eau propre .jpg (267.05 Kio) Consulté 12201 fois

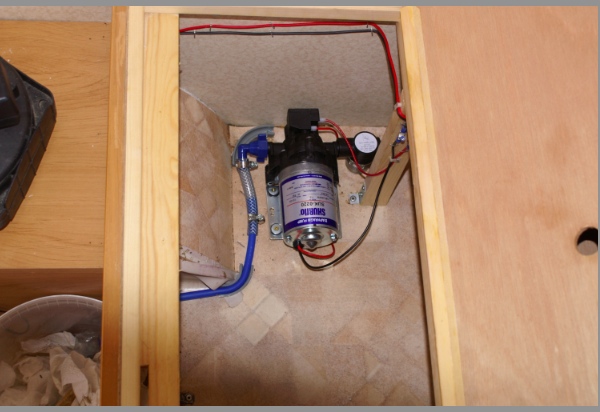

2 Pompe surflo.jpg
comme j'avais du câble 2.5MM rouge et noir je l'ai utilisé cela ce voit bien sur cette photo
2 Pompe surflo.jpg (91.33 Kio) Consulté 12201 fois
4 Instalation pompe et .jpg
Implantation dans les coffres sous banquettes
4 Instalation pompe et .jpg (66.69 Kio) Consulté 12201 fois
5 changement de robinetterie.jpg
sans commentaires
5 changement de robinetterie.jpg (185.35 Kio) Consulté 12201 fois
Dernière modification par Axxor le 18 mars 2014 17:29, modifié 1 fois.
Nissan Qashqai 4X4 150 Cv Boite auto et sélecteur de vitesse manuel (318.000 au 10/11/2021)- Chez moi.

Je n'ai plus de caravane, mais je reste de cœur avec vous. ===2

Avatar de l’utilisateur
Axxor
Messages : 1070
Inscription : 12 janv. 2014 17:34
Pays : France
Localisation : France - Seine-Maritime - 76510

Re: Installation d'un réservoir fixe

Message par Axxor » 17 mars 2014 19:47

Suite 1


Puis j'ai installé le chauffe-eau instantané (sans veilleuse) qui est fourni avec un gabarit de montage et la cheminée d'évacuation des gaz brulés. Cette opération a nécessité percement du toit de la caravane.

J'ai rajouté sur la distribution gaz existante un nouveau robinet d'arrêt pour alimenter le dit chauffe-eau.

J'ai ensuite effectué le branchement gaz à travers un tube de cuivre façonné et soudé de ø 10 telle que l'on voit sur la photo. Le plus difficile a été de réaliser la dernière soudure au niveau de la cloison sans rien brûler. Les vannes d'arrêt sont implantées dans le placard sous évier sur la cloison mitoyenne avec le cabinet de toilette

À partir de de l'arrivée d'eau existante sur le l'évier de la cuisine j'ai fait un repiquage pour alimenter en eau froide le chauffe-eau et à partir du départ eau chaude du chauffe-eau j'ai créé une nouvelle conduite pour la distribution d'eau chaude. Pour la cuisine pas de problème, pour le cabinet de toilette il m'a fallu après perçage de la cloison mitoyenne avec le logement du réservoir de matière du WC faire passer le tuyau à l'intérieur du Thréford et l'amener jusqu'au lavabo pour le brancher sur le mitigeur/douchette. Pour ce faire j'ai utilisé le vide existant entre la cloison de la caravane et le bas du bac de douche et l'arrière du lavabo.
///
Après remplissage du réservoir d'eau propre (vérification de l'absence de fuite d'eau de la coupelle au réservoir, branchement du + batterie auxiliaire sur la pompe, vérification d'absence de fuite sur le circuit d'arrivée d'eau à la pompe et absence de fuite sur le circuit haute pression. Ces fuites sont soit visibles, écoulement au niveau des raccords, soit signalées par le non arrêt de la pompe eau pression. Pression dans les canalisations 1,5 bars.

Après ces vérifications j'ai mis en route le chauffe-eau après avoir installé les 2 piles de 1,5 v servant à la commande de l'allumage et du contrôle électronique du dit chauffe-eau 10 secondes après j'avais de l'eau chaude à 60° à tous les robinets.
Pièces jointes
3 Chauffe eau installé.jpg
3 Chauffe eau installé.jpg (146.06 Kio) Consulté 12200 fois
4 encombrement du chauffe-eau.jpg
4 encombrement du chauffe-eau.jpg (152.81 Kio) Consulté 12200 fois
5 Branchement.jpg
5 Branchement.jpg (138.25 Kio) Consulté 12200 fois
6 implantation de la coupure chauffe-eau.jpg
le robinet jaune protège le chauffe-eau, on distingue les canalisations d'eau
6 implantation de la coupure chauffe-eau.jpg (166.54 Kio) Consulté 12200 fois

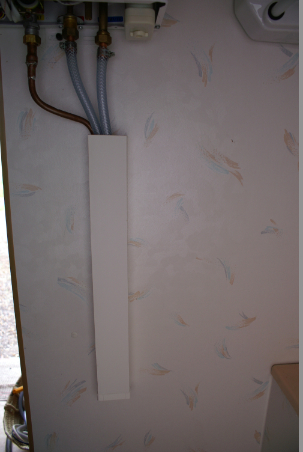

7 cache fintion.jpg
Gaine électrique servant de cache . Je n'ai pas encore trouvé la solution pour cacher le haut de linstallation
7 cache fintion.jpg (134.54 Kio) Consulté 12200 fois
Dernière modification par Axxor le 18 mars 2014 17:44, modifié 2 fois.
Nissan Qashqai 4X4 150 Cv Boite auto et sélecteur de vitesse manuel (318.000 au 10/11/2021)- Chez moi.

Je n'ai plus de caravane, mais je reste de cœur avec vous. ===2

Avatar de l’utilisateur
Axxor
Messages : 1070
Inscription : 12 janv. 2014 17:34
Pays : France
Localisation : France - Seine-Maritime - 76510

Re: Installation d'un réservoir fixe

Message par Axxor » 17 mars 2014 19:52

Suite 2

Afin de pouvoir faire de l'itinérance sans polluer les endroits de stationnement j'ai installé sous la caravane un réservoir de 40 litres auquel j'ai raccordé le circuit d'évacuation d'eau existant. La vidange du réservoir se fera au travers d'une vanne quart de tour soit dans un réservoir annexe sur roue dans les terrains de camping soit dans les aires de service (camping-car) ou autres.

Voila c'est fini ma caravane est prête à parcourir le Monde !!!
Pièces jointes

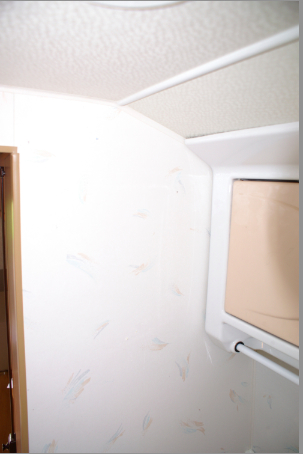

1 emplacement du chauffe eau.jpg
c'est à cet emplacement que sera implanté le chauffe-eau
1 emplacement du chauffe eau.jpg (113.03 Kio) Consulté 12199 fois
2 chauffe-eau près à être installé.jpg
le chauffe-eau avant installation (dimensions)
2 chauffe-eau près à être installé.jpg (159.26 Kio) Consulté 12199 fois

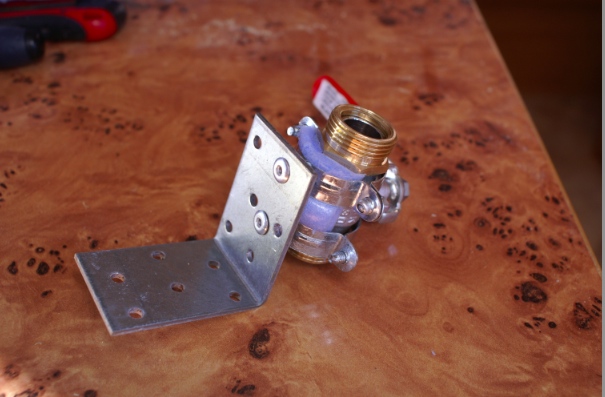

détails montage Vanne eaux usées.jpg
détails montage Vanne eaux usées.jpg (90.18 Kio) Consulté 12199 fois
fixation vanne sur chassis.jpg
fixation vanne sur chassis.jpg (97.75 Kio) Consulté 12199 fois

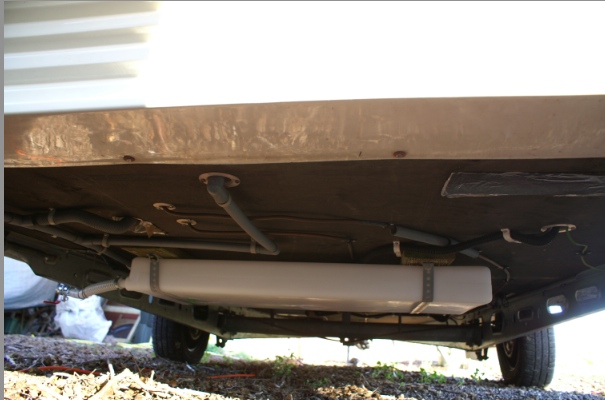

réservoir d'eaux usées installé.jpg
réservoir d'eaux usées installé.jpg (82.71 Kio) Consulté 12199 fois
Nissan Qashqai 4X4 150 Cv Boite auto et sélecteur de vitesse manuel (318.000 au 10/11/2021)- Chez moi.

Je n'ai plus de caravane, mais je reste de cœur avec vous. ===2

Menhir22

Re: Installation d'un réservoir fixe

Message par Menhir22 » 17 mars 2014 20:41

on peut se donner la main :mrgreen: :mrgreen:

on est équipé de la même façon : 100 l EP, 40 l EU
eau chaude par chauffe eau gaz ( je vais recevoir bientôt mon boiler truma de 10 l car raz le bol de jouer avec les AMP au camping mais je garde quand même mon boiler de 850 W pour l' été

qui a dit qu' une caravane n' était pas autonome ===8 y a pas que les soi-disant CC ou auto caravane
